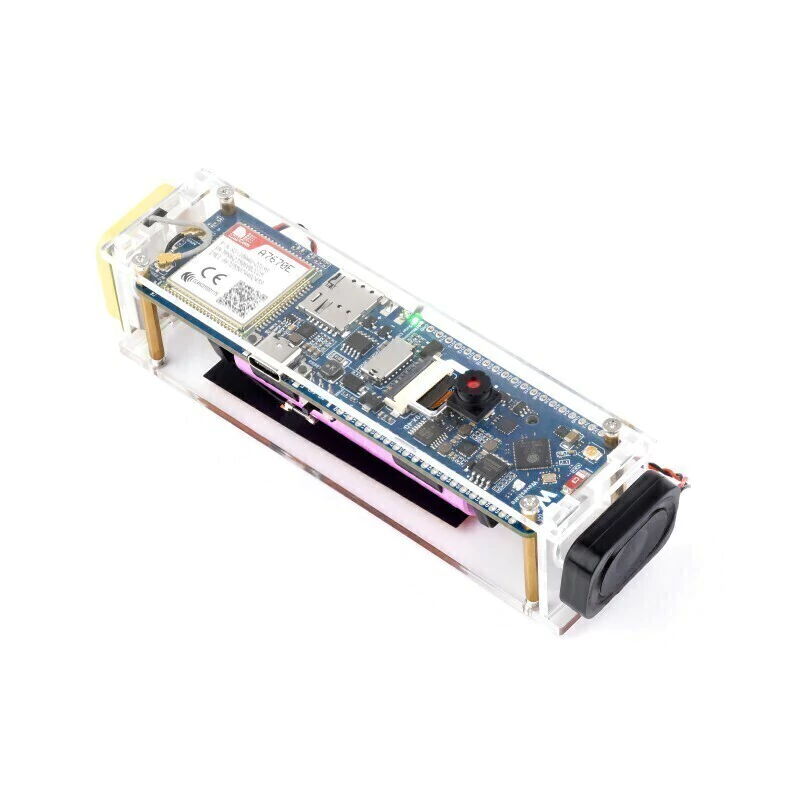

ESP32-S3-A7670E-4G – Placa de Desarrollo con 4G, Wi-Fi, GNSS, Audio y Energía Solar
El ESP32-S3-A7670E-4G es una placa de desarrollo multifuncional de alto rendimiento diseñada por Waveshare, que combina un potente microcontrolador ESP32-S3 con un módulo de comunicaciones 4G LTE A7670E. Su diseño todo-en-uno incluye pantalla, conectividad móvil, almacenamiento externo, sensores y gestión de energía, siendo ideal para aplicaciones IoT exigentes como monitoreo ambiental, WiFi portátil, automatización, domótica y rastreo GPS.
Está equipada con el chip ESP32-S3R2, con un procesador Xtensa LX7 de doble núcleo a hasta 240 MHz, e integra Wi-Fi de 2.4GHz y Bluetooth 5 LE. Cuenta con 512KB de SRAM, 384KB de ROM, 2MB de PSRAM y 16MB de memoria Flash externa. Incluye aceleradores criptográficos por hardware, generador de números aleatorios, HMAC y módulo de firma digital, esenciales para seguridad en IoT.

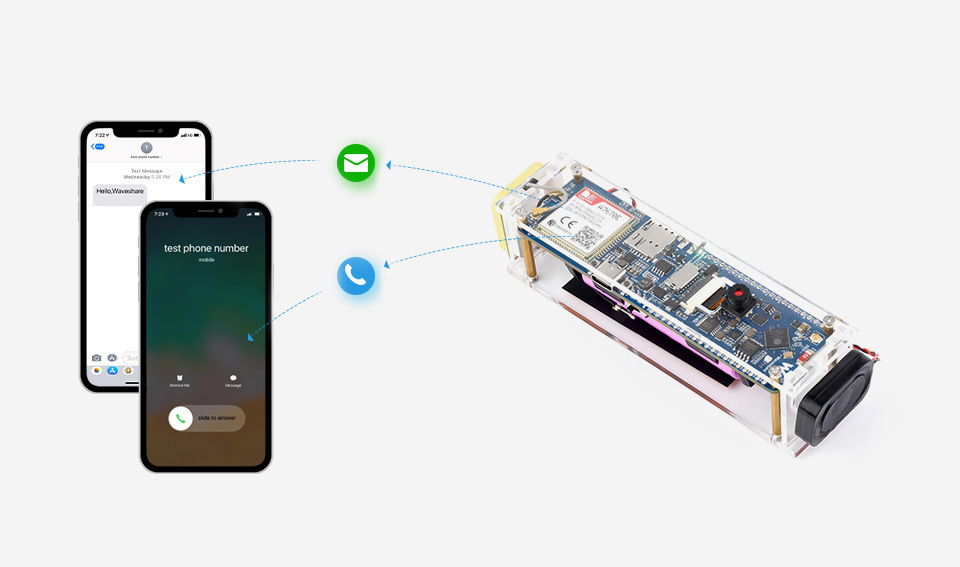

El módulo A7670E Cat-1 provee conectividad móvil 4G/2G, con posicionamiento GNSS (GPS, BeiDou, GLONASS), soporte para llamadas telefónicas y SMS. Compatible con múltiples bandas (B1, B3, B5, B7, B8, B20), es ideal para uso en Europa, Asia y África. Soporta hasta 10 Mbps de bajada y 5 Mbps de subida.

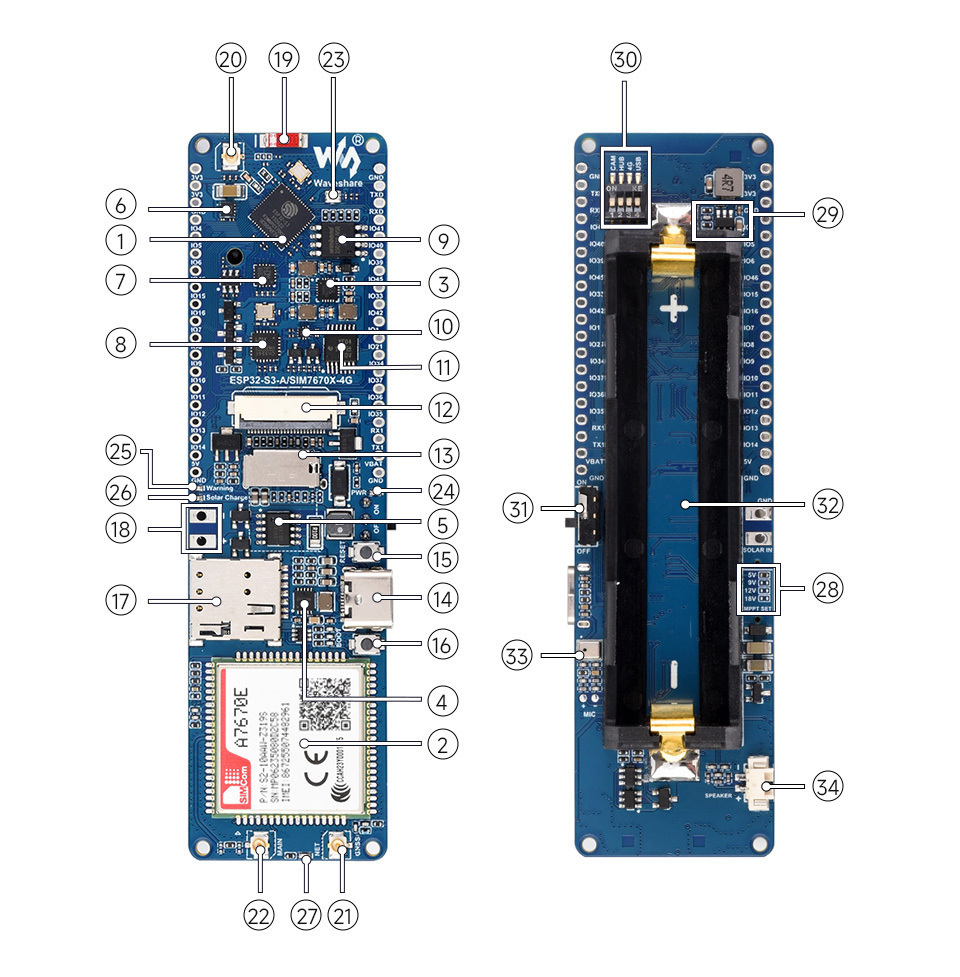

Interfaces integradas:
- Puerto USB y conmutador para alternar entre ESP32 y A7670E.
- Ranura TF para tarjeta microSD.

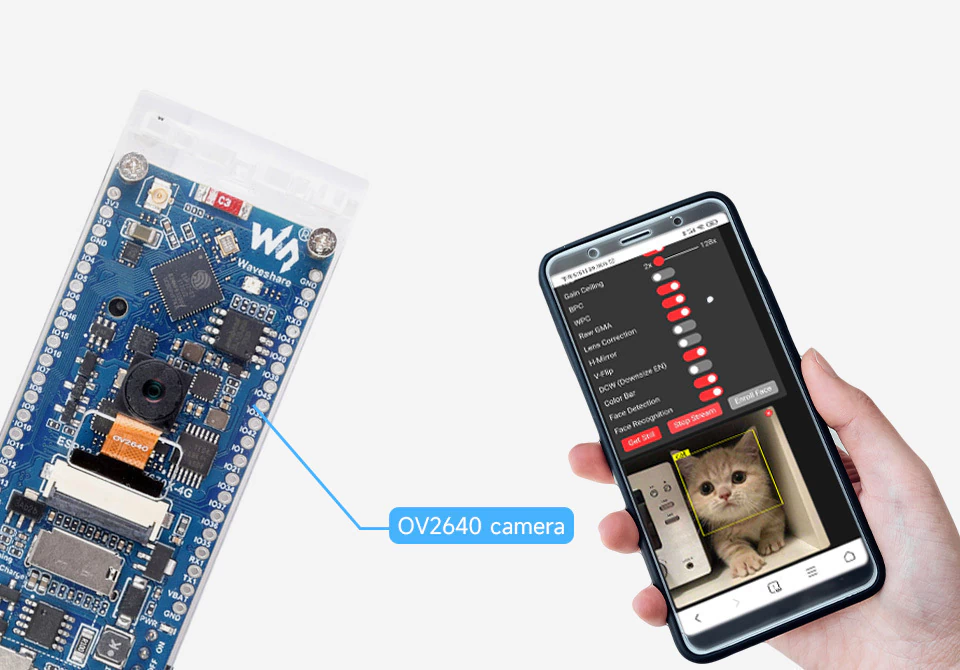

- Conector de cámara de 24 pines compatible con OV2640/OV5640.

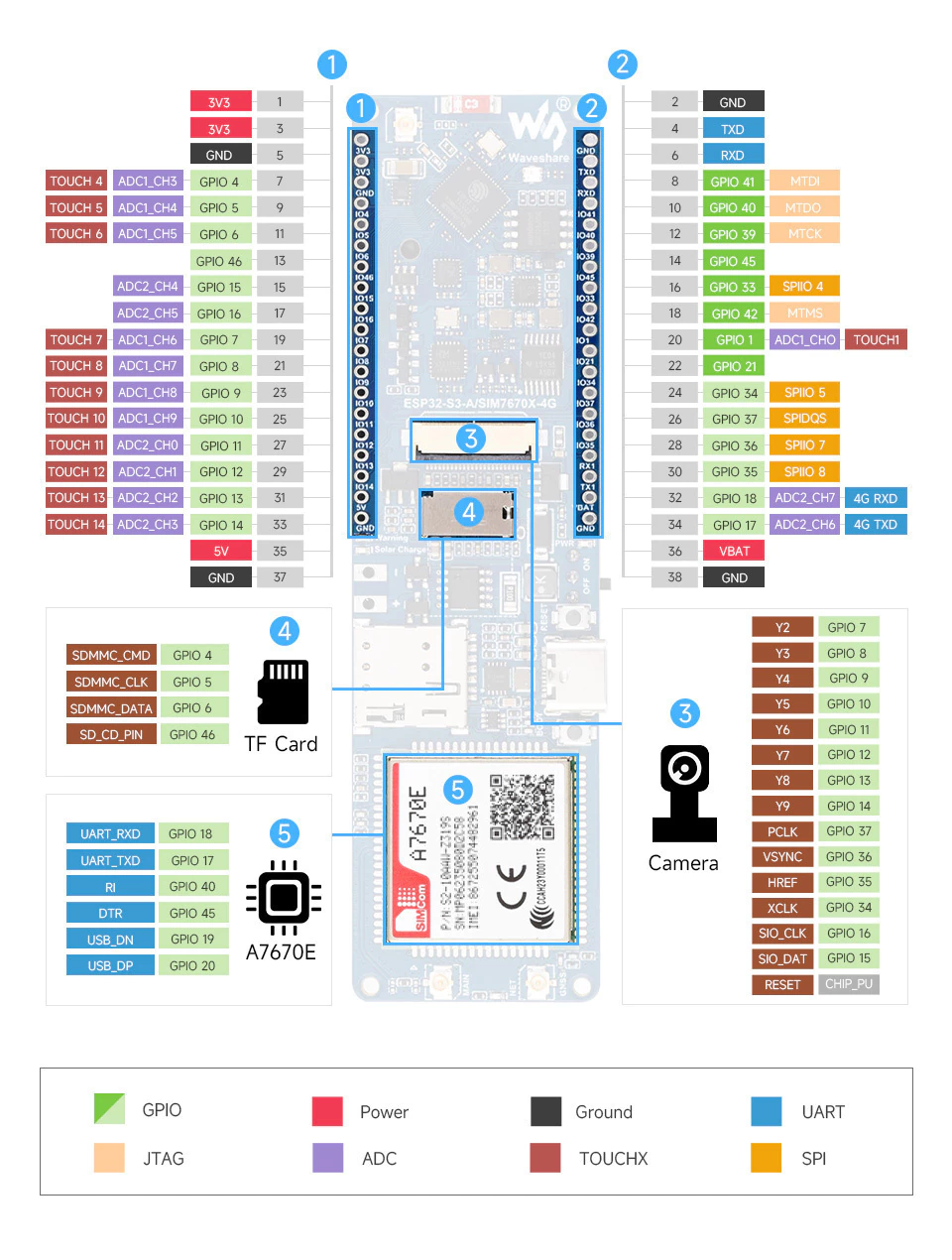

- Cabeceras GPIO multifunción para expansión.
- Botones RESET y BOOT, LEDs de estado y interruptor DIP para controlar alimentación de módulos y prevenir conflictos de interfaz.
Conectividad inalámbrica:
- Wi-Fi 2.4GHz, Bluetooth 5, LTE 4G, GNSS.
- Antenas internas y conectores IPEX para externas (LTE, GNSS, WiFi).
Gestión energética avanzada:

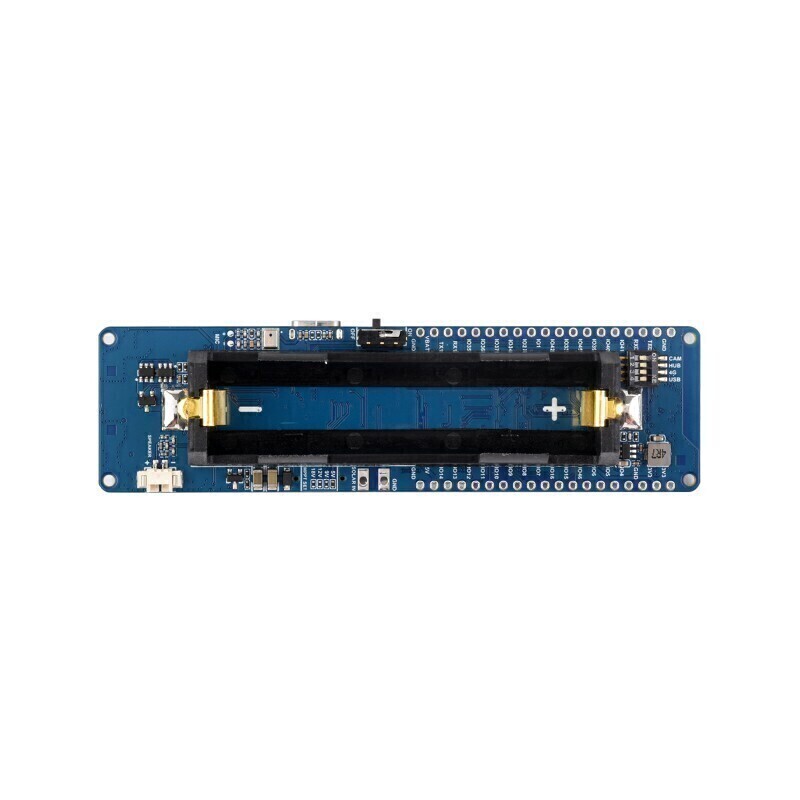

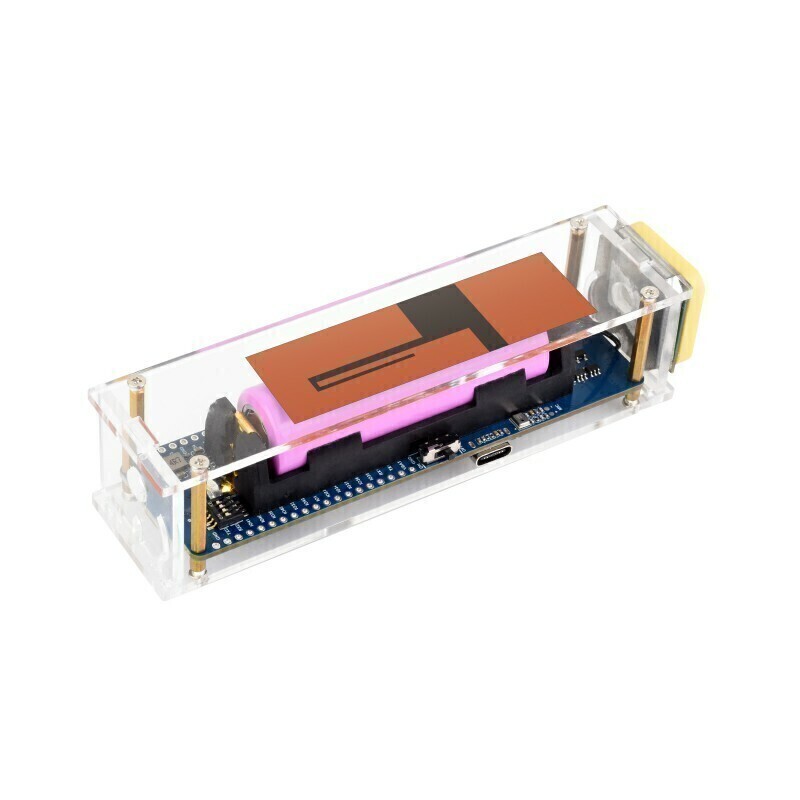

- Soporte para batería 18650 (no incluida) con protección de polaridad inversa.

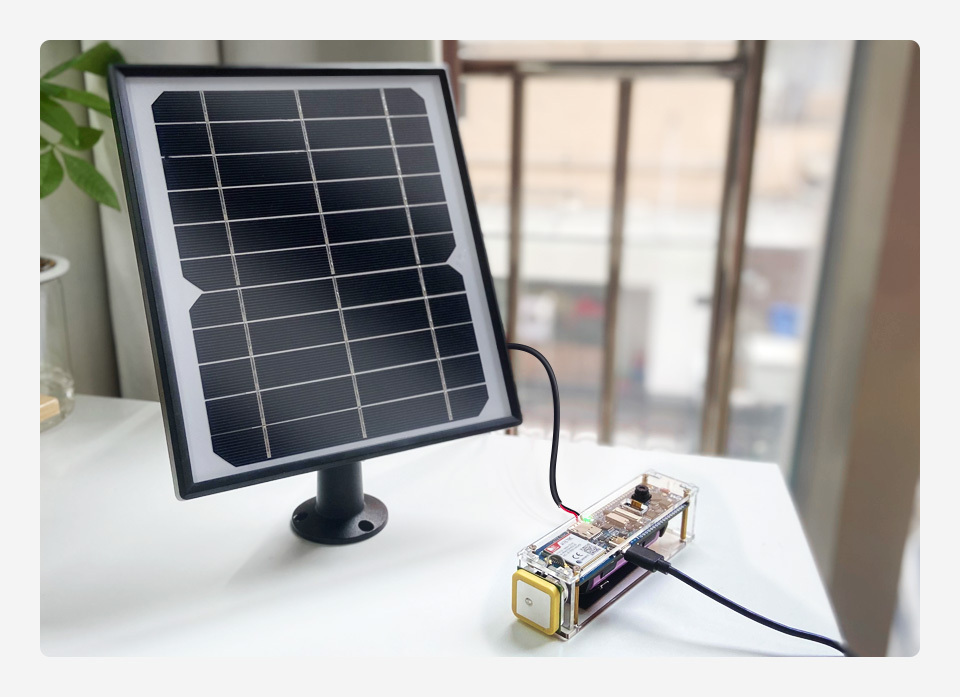

- Circuito de carga solar compatible con paneles de 5V/6W, 6V/5W, 9V, 12V o 18V.

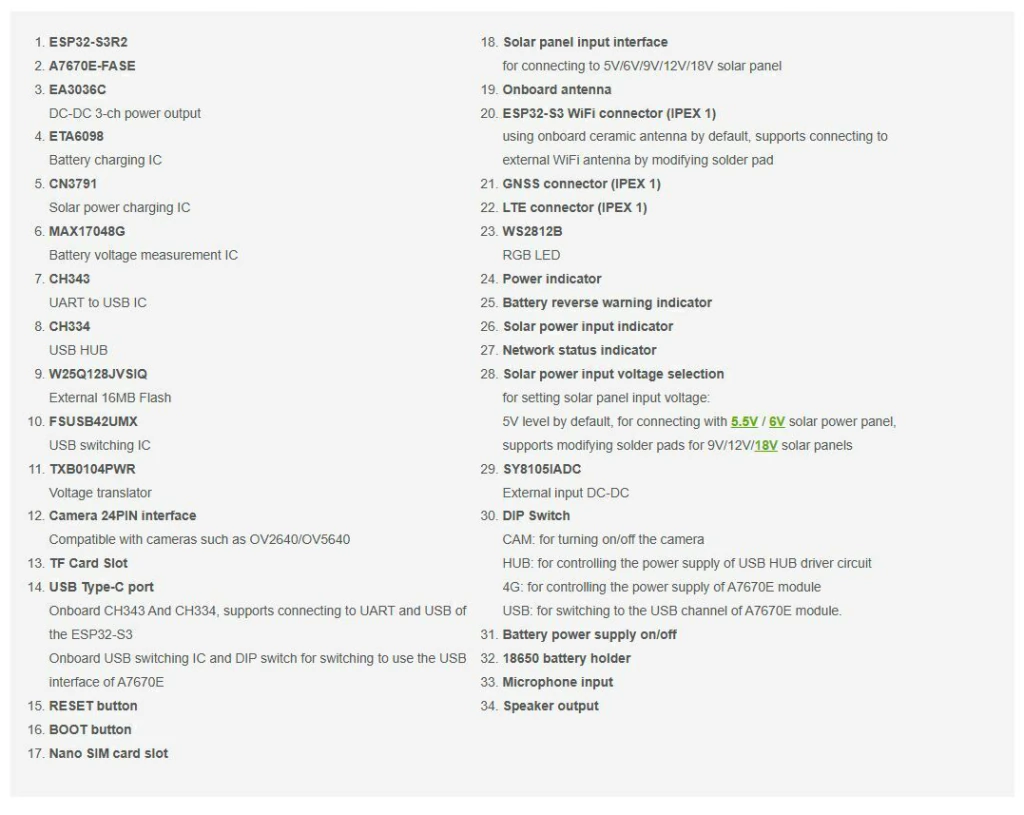

- Chips AXP2101, CN3791, ETA6098 para gestión, carga vía USB o solar, y medición de batería en tiempo real.
Audio y multimedia:

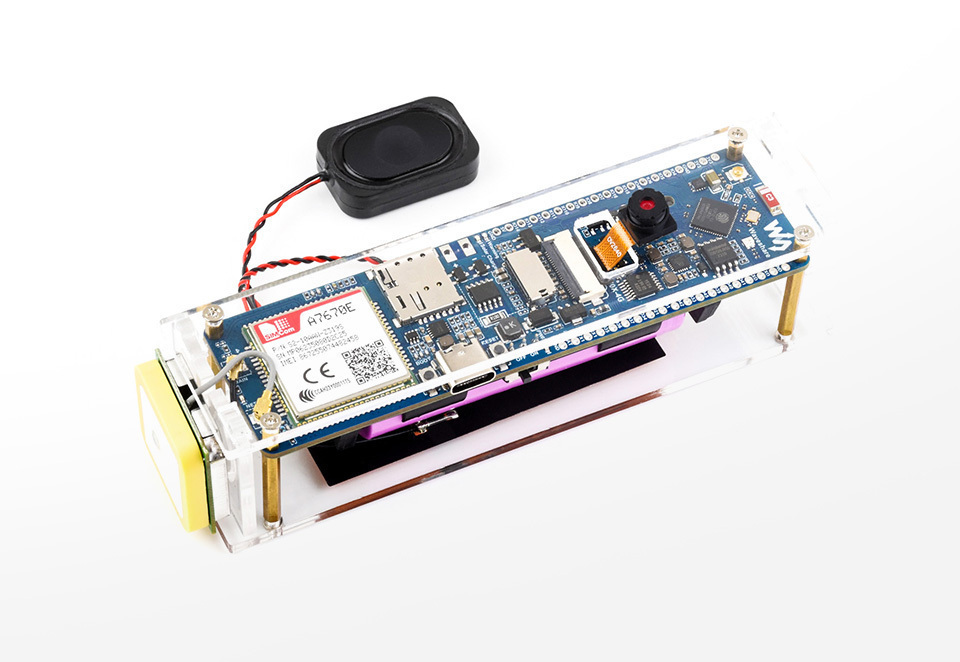

- Micrófono y parlante integrados, útiles para interacción por voz, IA y llamadas.
- Soporte para procesamiento de audio embebido.
Software y desarrollo:
- Compatible con Waveshare.cloud.

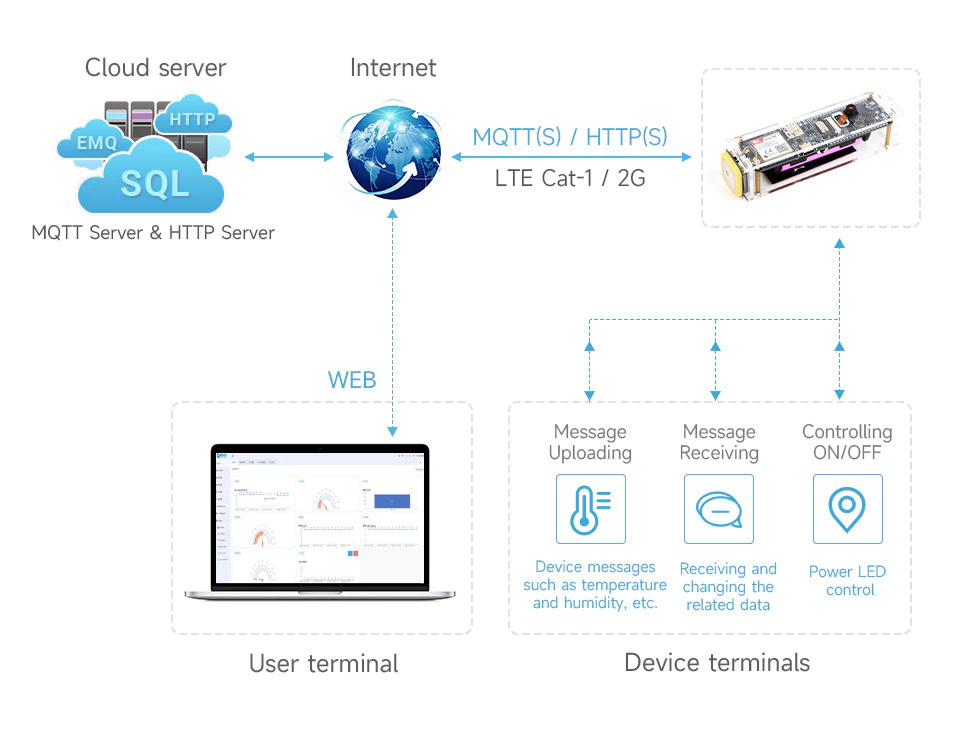

- Ejemplos disponibles para MQTT, dashboards en pantalla, control remoto, monitoreo ambiental, rastreo GPS, etc.
- Soporta Arduino IDE y ESP-IDF.
Especificaciones adicionales:
- Alimentación: USB-C (5V), batería de litio 18650 (3.7–4.2V), o pin de cabecera.
- Lógica de señal: 3.3V.
- Incluye: parlante, micrófono, ranura TF, conectores FPC, LEDs RGB.
Ideal para:
- Estaciones meteorológicas y monitoreo de cultivos.
- Seguimiento GPS de animales o equipos.

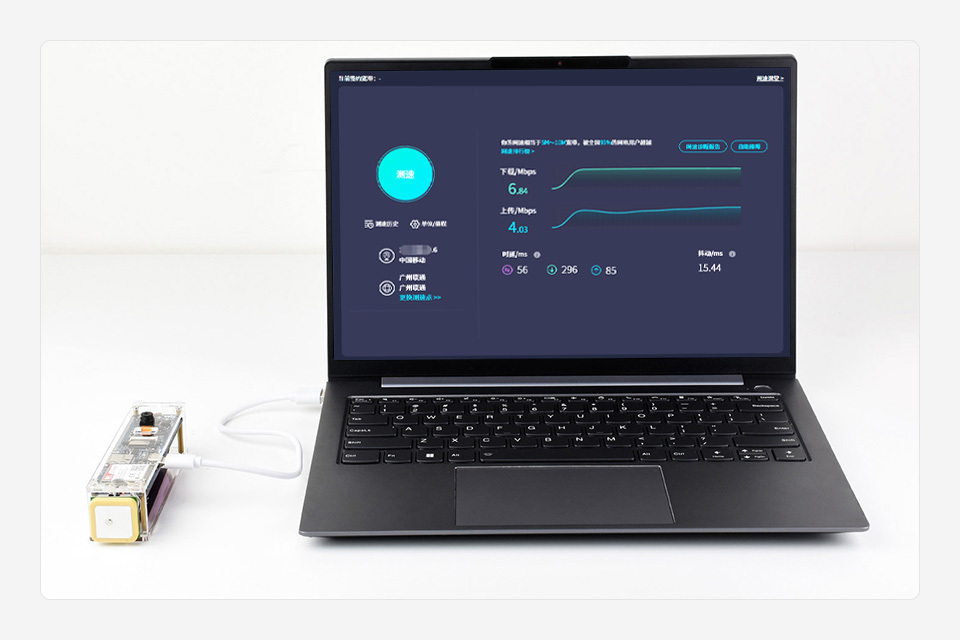

- WiFi 4G portátil y gateways móviles.
- Proyectos de audio embebido o control remoto vía red celular.
Importante:
- La batería 18650 no está incluida.
- Requiere tarjeta SIM y panel solar opcional para operación autónoma.
