Placa De Desarrollo Esp32-s3 Para Conectar Pantallas Lcd

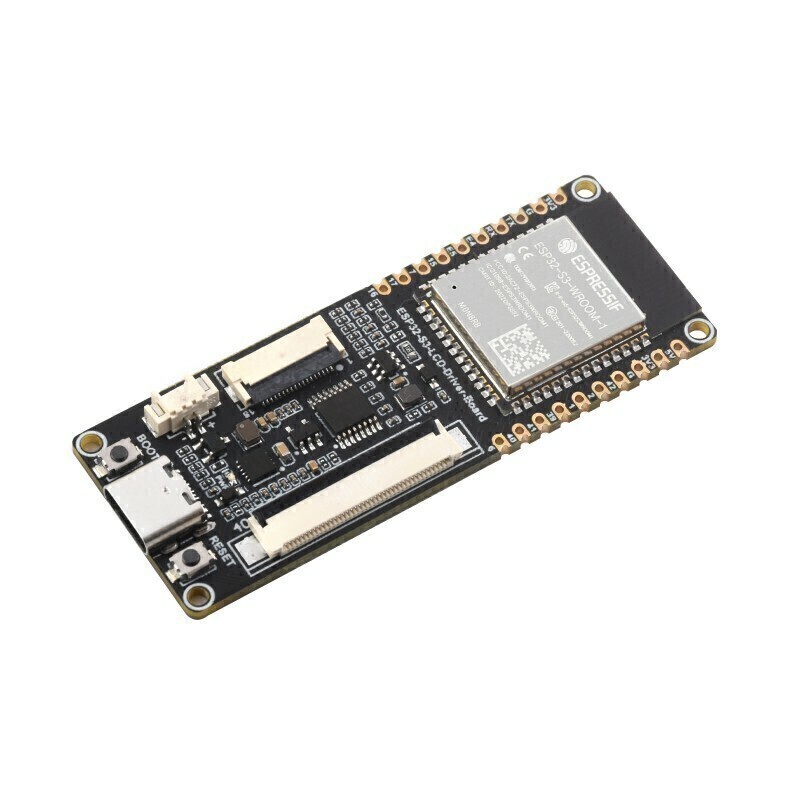

La ESP32-S3-LCD-Driver-Board es una potente y versátil placa de desarrollo centrada en el microcontrolador ESP32-S3 de Espressif. Está diseñada específicamente para facilitar la creación de proyectos con interfaces gráficas de usuario (GUI) y pantallas LCD. Esta placa combina la excepcional capacidad de procesamiento del ESP32-S3, sus robustas funcionalidades Wi-Fi y Bluetooth 5 (LE), y sus capacidades de aceleración de IA, con la circuitería necesaria para controlar directamente una amplia gama de pantallas LCD. Es la solución ideal para desarrolladores y aficionados que buscan implementar interfaces visuales interactivas en sus proyectos IoT, dispositivos embebidos o prototipos.

Características y Especificaciones Detalladas

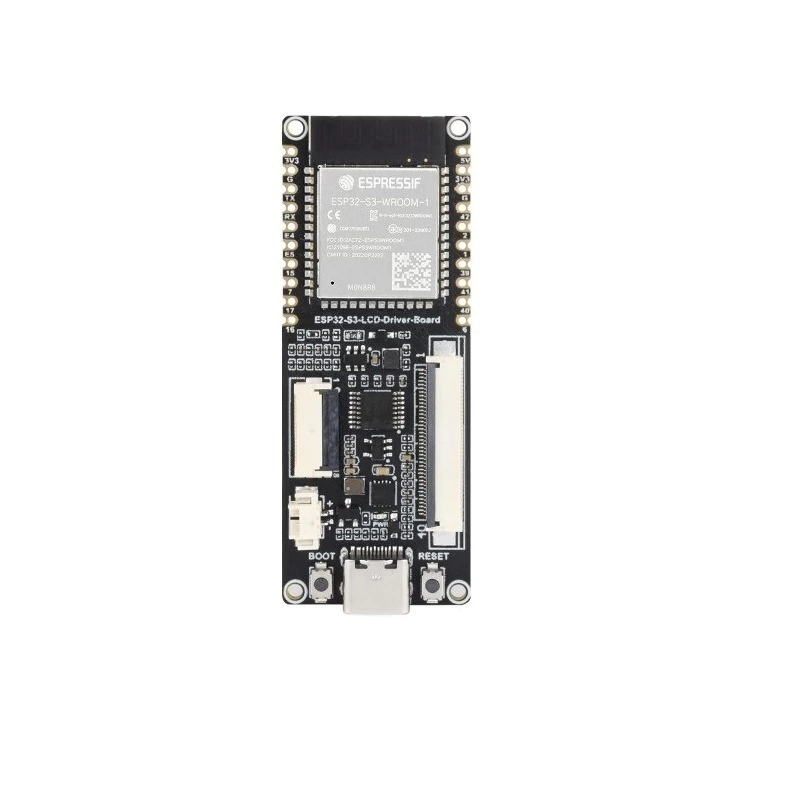

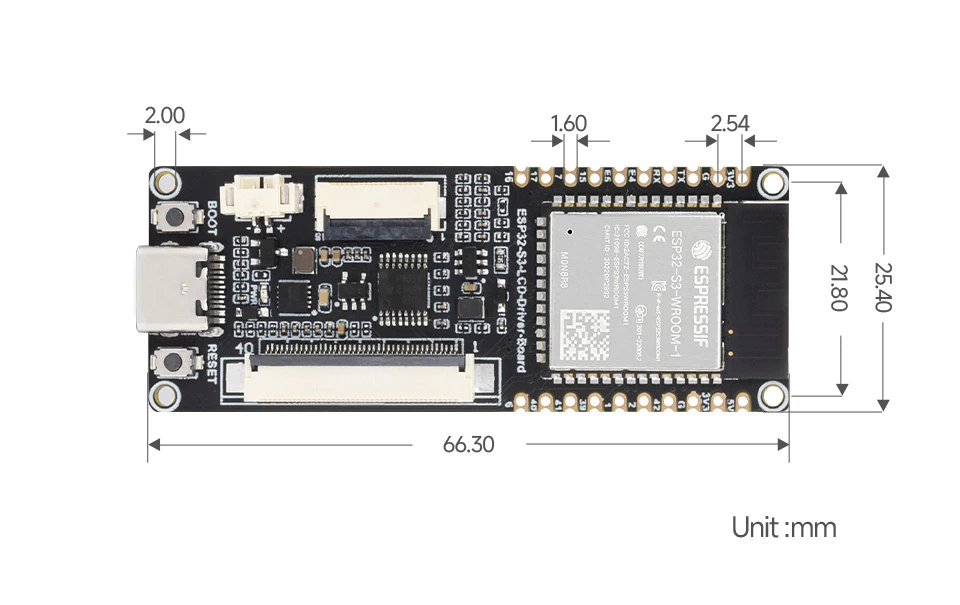

La ESP32-S3-LCD-Driver-Board es una placa de desarrollo de microcontrolador de tamaño compacto con conectores LCD SPI+RGB de 40 pines y SPI de 18 pines. Integra Flash y PSRAM de alta capacidad, permite la conexión a pantallas LCD a través de sus dos conectores LCD incorporados y puede ejecutar fluidamente programas GUI como LVGL.

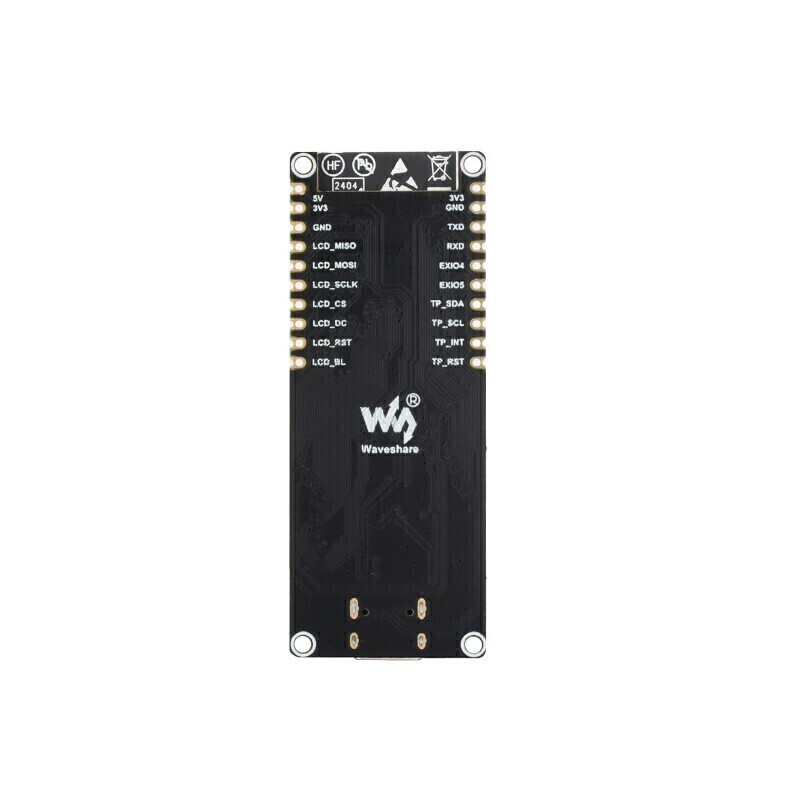

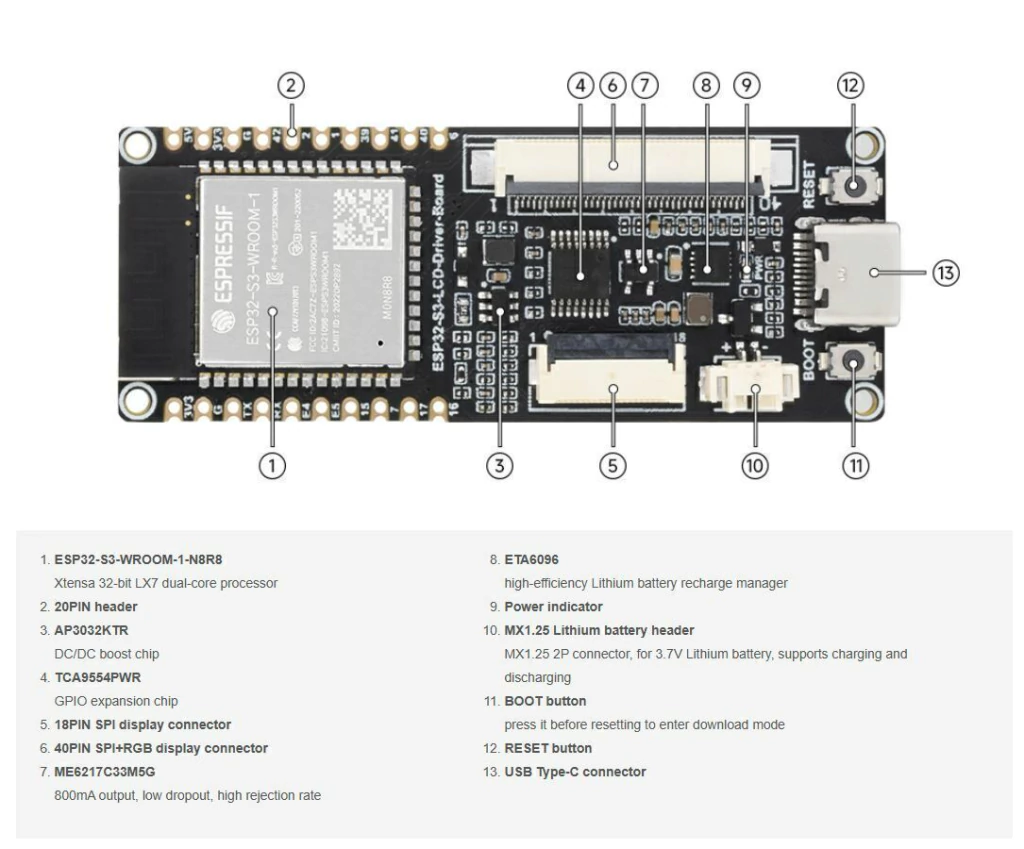

Adopta el módulo ESP32-S3-WROOM-1-N8R8, equipado con un procesador Xtensa LX7 de 32 bits y doble núcleo con una frecuencia de funcionamiento de 240MHz, 512KB de SRAM (TCM) y 8MB de PSRAM incorporadas. Incluye un gestor de recarga de batería de litio de alta eficiencia ETA6096 y un conector de batería de litio MX1.25, adaptando un cabezal GPIO de 20 pines compatible con pantallas SPI de 18 pines. Soporta la expansión de diversos dispositivos periféricos y es fácil de usar.

Puede elegir Arduino-IDE, ESP-IDF u otros entornos de desarrollo de software para comenzar fácil y rápidamente y aplicarlo al producto.

Características Clave:

- Adopta el módulo ESP32-S3-WROOM-1-N8R8 con procesador Xtensa LX7 de 32 bits y doble núcleo, capaz de funcionar a 240 MHz.
- Memoria integrada: 512KB SRAM, 384KB ROM, 8MB PSRAM, 8MB Flash.
- Comunicación inalámbrica de modo dual Wi-Fi de 2.4GHz y Bluetooth LE integrada, con rendimiento RF superior.
- Conector Tipo-C, más fácil de usar.
- Conectores de pantalla LCD incorporados: SPI+RGB de 40 pines y SPI de 18 pines, fuerte compatibilidad y expansibilidad.
- Gestor de recarga de batería de litio ETA6096 y conector de batería de litio MX1.25 incorporados.
- El módulo con bordes almenados (castellated) permite la soldadura directa a placas portadoras.
- Soporta múltiples estados operativos de bajo consumo, equilibrio ajustable entre distancia de comunicación, tasa de datos y consumo de energía para satisfacer los requisitos de energía de diversos escenarios de aplicación.

Beneficios:

- Desarrollo Rápido de GUIs: Simplifica la integración de pantallas LCD en proyectos basados en ESP32-S3.
- Alto Rendimiento y Conectividad: Aprovecha toda la potencia del ESP32-S3 para aplicaciones gráficas y conectadas.
- Solución Integrada: Reduce la necesidad de componentes externos para el manejo de la pantalla y la batería.
- Flexibilidad y Expansibilidad: Permite la conexión de múltiples periféricos adicionales.
- Amplio Soporte de Software: Gran comunidad y recursos disponibles para el desarrollo con ESP32.

Aplicaciones Típicas:

- Interfaces Hombre-Máquina (HMI) compactas.
- Dispositivos IoT con pantalla (termostatos, relojes inteligentes, etc.).
- Paneles de control industriales o para domótica.
- Instrumentación portátil y dispositivos de medición.
- Proyectos educativos y de prototipado rápido de interfaces visuales.
- Pequeñas consolas de juegos retro.
- Terminales de punto de información.

Contenido del Paquete:
- 1 x Placa ESP32-S3-LCD-Driver-Board

Nota Importante:
- La pantalla LCD, la batería de litio y el panel táctil no suelen estar incluidos y deben adquirirse por separado. Verifique la compatibilidad antes de la compra.
- Consulte la documentación técnica oficial en la Wiki proporcionada para obtener detalles específicos sobre las interfaces LCD soportadas, esquemas de conexión y ejemplos de código.
